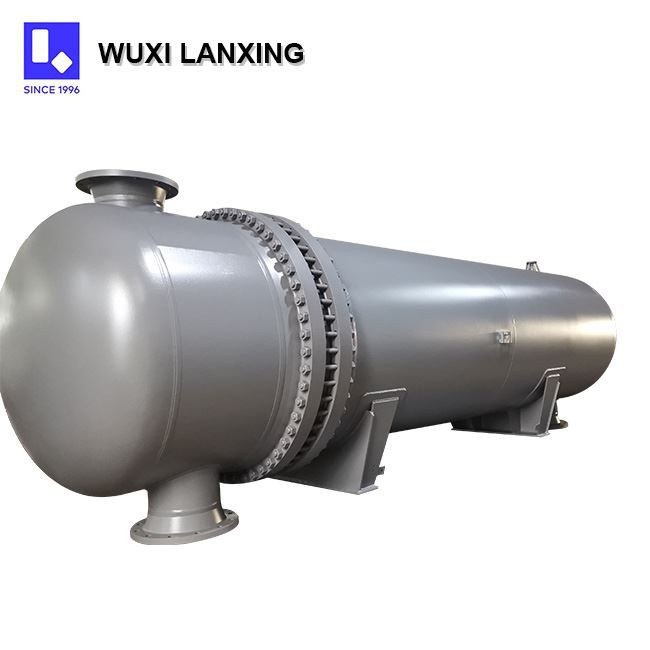

U trubkový výměník tepla

Zavedení

U trubkový výměník tepla je jedním z nejprodávanějších-produktů naší společnosti. Máme moderní vybavení a management, abychom zajistili kvalitu produktů. Máme schopnost vyrábět produkty, které splňují normy ASME, PED, CE, JIS, IBR, MOM, DOSH, GB a další. Kontejnerové-trubkové výměníky tepla se nejčastěji používají jako parní generátory v jaderných elektrárnách. Používají se k vaření recyklované vody z povrchového kondenzátoru na páru k pohonu turbíny k výrobě energie. Většina plášťových a trubkových výměníků tepla má 1, 2 nebo 4 průchodové konstrukce na straně trubky. To se týká počtu, kolikrát kapalina v trubkách prošla kapalinou v plášti. V jednoprůchodovém výměníku tepla tekutina vstupuje na jeden konec každé trubky a opouští druhý.

Struktura a hlavní komponenty

1. Plášť: Válcová nádoba, ve které je uložen svazek trubek a kapalina na straně pláště-.

2. Svazek U-trubek: Základní prvek tepelné výměny, složený z kovových trubek ve tvaru U- (uhlíková ocel, nerezová ocel, legovaná ocel, slitina mědi atd.) uspořádaných v pravidelném vzoru.

3. Trubková deska: Jedna silná deska používaná k zajištění obou konců všech U-trubic.

4. Box na zkumavku (kryt hlavy): Namontovaný na trubkovnici, rozvádí a shromažďuje tekutinu na straně zkumavky-.

5. Přepážka: Instaluje se na straně pláště, podpírá svazek trubek, vede- proud tekutiny na straně pláště a zvyšuje turbulenci a přenos tepla. Běžným typem je oblouková-přepážka ve tvaru.

6. Průchodový dělič (volitelný): Instaluje se uvnitř trubkové skříně a rozděluje stranu trubice na 2-průchodové, 4průchodové atd., aby se zvýšila rychlost proudění na straně trubice a koeficient přenosu tepla.

Vlastnosti produktu

1. Vynikající schopnost tepelné kompenzace: Struktura U-trubice umožňuje volnou expanzi a kontrakci, účinně zvládá tepelnou roztažnost a kontrakci, snižuje tepelné namáhání a snižuje riziko prasknutí a netěsnosti trubky. Je vhodný pro aplikace s velkými teplotními rozdíly.

2. Snadná údržba: Svazek trubek lze vytáhnout z pláště, což usnadňuje čištění, kontrolu a údržbu vnitřní i vnější strany trubek. To je výhodné zejména pro aplikace vyžadující pravidelnou údržbu, například v chemickém a potravinářském průmyslu.

3. Kompaktní konstrukce: Uspořádání U-trubic má za následek relativně malou velikost a půdorys výměníku tepla, což umožňuje účinný přenos tepla v omezeném prostoru.

4. Odolnost vůči vysokému tlaku: Typicky využívá robustní konstrukční provedení, odolává vysokým tlakům, takže je vhodný pro vysokotlaké aplikace, jako jsou petrochemický a energetický průmysl.

Princip fungování

Jedna tekutina protéká trubkami a vystupuje z výměníku tepla; druhá tekutina cirkuluje vně trubek uvnitř válcového pláště. Teplo se přenáší z jedné tekutiny do druhé stěnou potrubí. Dráha toku tekutiny ve válcovém plášti je vedena přes nádobu přepážkami, což má za následek zvýšení dráhy toku a doby kontaktu pro výměnu tepla tekutiny.

Oblasti použití

1. Petrochemický průmysl: Vysokotlaké-stupně tepelné výměny v hydrokrakovacích, hydrorafinačních a reformovacích jednotkách; vstupní/výstupní výměníky tepla pro reaktory.

2. Energetika: Vysokotlaké-ohřívače napájecí vody a kondenzátory v elektrárnách.

3. Chlazení a HVAC: Používají se jako výparníky a kondenzátory.

4. Farmaceutický a potravinářský průmysl: Aplikace vyžadující vysoké hygienické standardy nebo manipulace s kapalinami s vysokou -viskozitou (lze dosáhnout přes stranu pláště).

5. Ostatní průmyslová odvětví: Jakýkoli proces přenosu tepla zahrnující vysoké tepelné namáhání nebo vyžadující vysokotlaký-design.
